Jednofázové

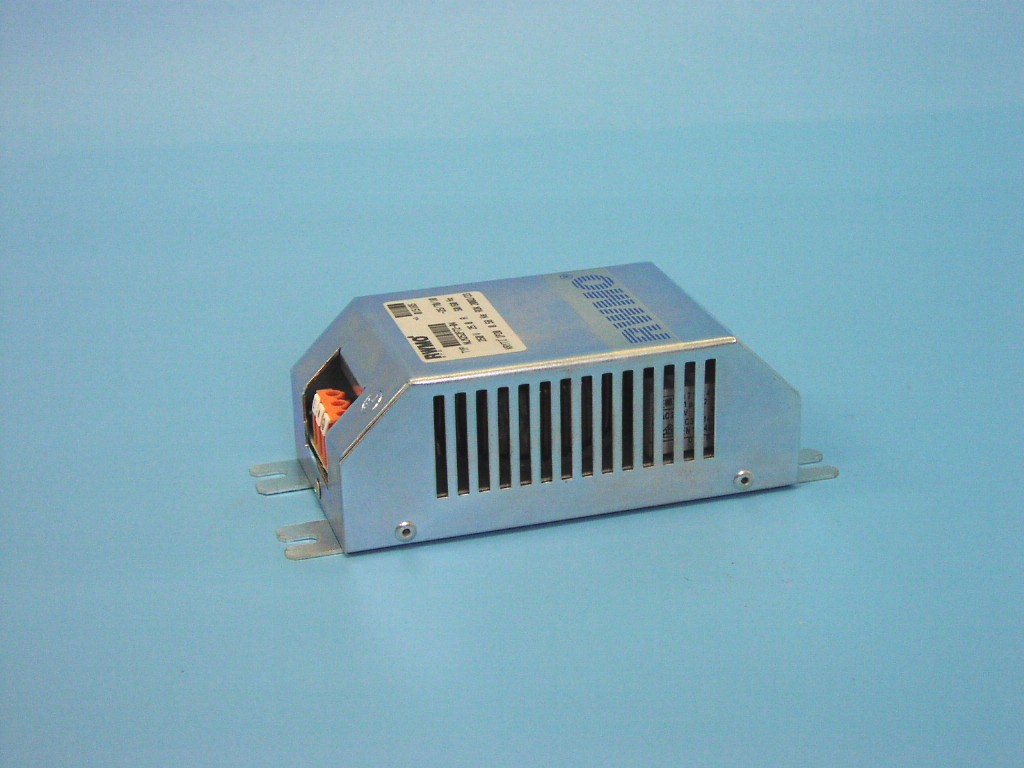

Univerzální jednofázové filtry pro měniče
Technická data
-
jmenovité napětí - provedení 250V/50-60Hz
-
jmenovitý proud viz tab.
-
unikajicí proudy viz tab.
-
el. pevnost mezi vývody 1.000V DC, mezi vývody a pouzdrem 3.000V DC
-
krytí IP20
-
jmenovitá teplota +40°C
-
kategorie klimatické odolnosti 25/70/10
-
svorky šroubové do průřezu 4 mm2
-
délka vodičů mezi filtrem a zdrojem rušení musí být co nejkratší
| Typ filtru | jm. proud [A] | unik. proud [mA] |
Objed. číslo | Hmot- nost [kg] |
Vel. | Cena |
| NLN062P72-04 | 6,3 | 16 | 371512902131 | 0,53 | 1 | ceník |
| NLM062P72-04 | 6,3 | 16 | 371512902132 | 0,53 | 1 | ceník |
| NLN102P72-04 | 10 | 16 | 371512902133 | 0,53 | 1 | ceník |
| NLM102P72-04 | 10 | 16 | 371512902134 | 0,53 | 1 | ceník |
| NLM162P72-04 | 16 | 16 | 371512902135 | 0,55 | 1 | ceník |
| NLM252P72-04 | 25 | 16 | 371512902136 | 0,58 | 1 | ceník |
| NCM162P42-04 | 16 | 30 | 371512902137 | 0,65 | 2 | ceník |
| NCM252P42-04 | 25 | 30 | 371512902138 | 0,85 | 2 | ceník |
|
Tabulka - typ filtru |
|||
|
NC |
filtry pro měniče |
N |
L článek - modifikace |
|
NM |
filtry pro měniče |
P |
pí - článek |
|
NL |
filtry pro měniče |
C |
dvojité filtry pro měniče |
|
NA |
L článek zalévaný |
A |
L článek zalévaný |
|
NB, ND |
L článek zalévaný |
S |
speciální provedení |
|
L |
L článek |
F |
filtry pro Faradayovy kabiny |
|
M |
L článek - modifikace |
|
|
| Tabulka - Unikající proud max. | |||
| 0 |
neomezeno
|
6 |
1,7 mA
|
| 1 |
0,75 mA
|
7 |
20 mA
|
| 2 |
3,5 mA
|
8 |
1,5 mA
|
| 3 |
10 mA
|
9 |
jiný
|
| 4 |
40 mA
|
N |
žádný
|
| 5 |
0,35 mA
|
|
|

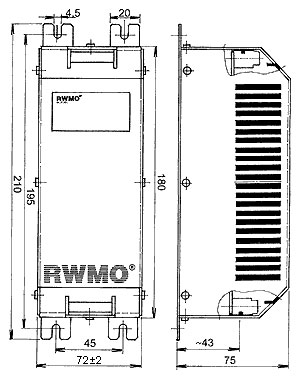

Rozměrový náčrt vel. 1
Rozměrový náčrt vel. 2
ES Prohlášení o shodě
TYPOVÝ ŠTÍTEK Č.1
FILTRY "NLA, NLB, NA, NB, ND, L, NLN, NLM, NCM, NMU, NMV, NCU, NCV, M"
