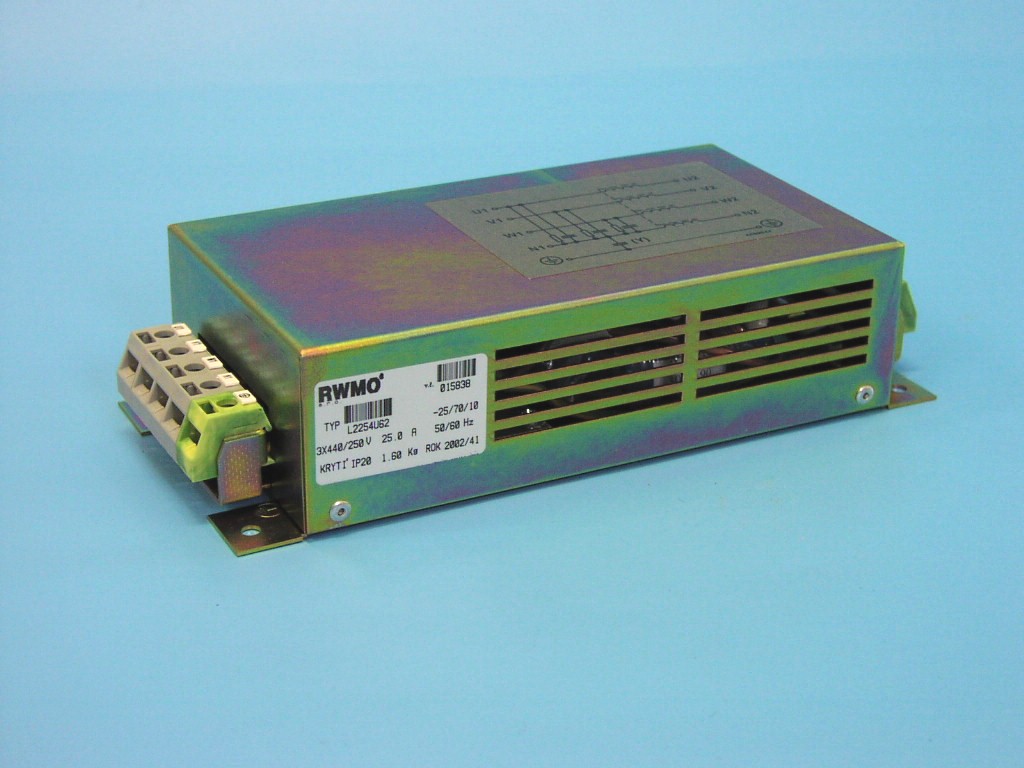

Čtyřvodičové filtry
Čtyřvodičové filtry
Technická data
-
jmenovité napětí - provedení 3x440V/250V/50-60Hz
-
jmenovitý proud viz tab.
-
unikajicí proudy viz tab.
-
el. pevnost mezi vývody 1.000V DC, mezi vývody a pouzdrem 3.000V DC
-
krytí IP20
-
jmenovitá teplota +40°C
-
kategorie klimatické odolnosti 25/70/10
-
svorky šroubové 4 mm2
| Typ filtru | jm. proud [A] | unik. proud [mA] |
Objed. číslo | hmotnost [kg] | Vel. | Cena |
| L2104U62 | 10 | <1,7 | 371512904008 | 1,4 | 1 | ceník |
| L2164U62 | 16 | <1,7 | 371512904006 | 1,4 | 1 | ceník |
| L2254U62 | 25 | <1,7 | 371512904007 | 1,6 | 1 | ceník |
| LU324P62-10 | 32 | <1,7 | 371512904016 | 1,6 | 2 | ceník |
|

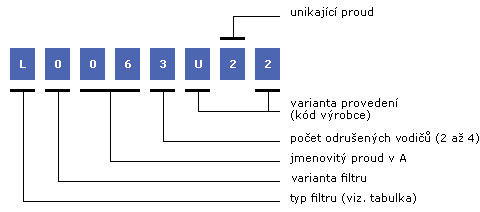

Tabulka - typ filtru |
|||
|
NC |
filtry pro měniče |
N |
L článek - modifikace |
|
NM |
filtry pro měniče |
P |
pí - článek |
|
NL |
filtry pro měniče |
C |
dvojité filtry pro měniče |
|
NA |
L článek zalévaný |
A |
L článek zalévaný |
|
NB, ND |
L článek zalévaný |
S |
speciální provedení |
|
L |
L článek |
F |
filtry pro Faradayovy kabiny |
|
M |
L článek - modifikace |
|
|
| Tabulka - Unikající proud max. | |||
| 0 | neomezeno | 6 | 1,7 mA |
| 1 | 0,75 mA | 7 | 20 mA |
| 2 | 3,5 mA | 8 | 1,5 mA |
| 3 | 10 mA | 9 | jiný |
| 4 | 40 mA | N | žádný |
| 5 | 0,35 mA |
|
|
-
filtry typu L-dolní propust jsou určeny k potlačení rádiového rušení v kmitočtovém pásmu 0,15 - 30MHz
-
filtry se připevňují na kovový rám spojený s kostrou pomocí dvou šroubů M4 (od 10A pomocí šroubů M5)
-
filtry se zapojují tak, aby nedošlo k souběhu odrušených (vstupních) a neodrušených (výstupních a všech ostatních) vodičů

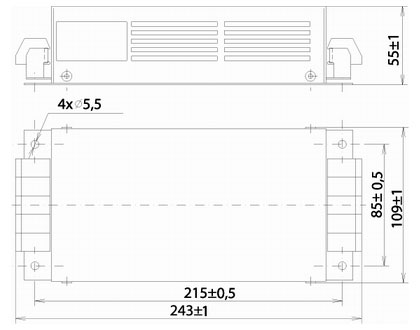

Rozměrový náčrtek vel. 1
Rozměrový náčrtek vel. 2
ES Prohlášení o shodě
TYPOVÝ ŠTÍTEK Č.1
FILTRY "NLA, NLB, NA, NB, ND, L, NLN, NLM, NCM, NMU, NMV, NCU, NCV, M"
