Dreiphasen - Entstörfilter

Entstörfilter bis 25A

Technische Daten

  • Nennspannung - Ausführung 3x440V/50-60Hz

  • Nennstrom - siehe Tab.

  • Ableitströme - siehe Tab.

  • Durchschlagfestigkeit zwischen Ausführungen 1.000V DC, zwischen Ausführungen und Gehäuse 3.000V DC

  • Schutzart IP20

  • Nenntemperatur +40°C

  • Kategorie klimatischer Widerstandsfähigkeit 25/70/10

  • Klemmen ohne Schrauben bis Querschnitt 2,5 mm2 (bis 10A), oder mit Schrauben 4 mm2 (16 - 25A)



Filter-Typ Nenn-
strom [A]		 Ableitstrom [mA] Bestellnummer Gewicht [kg] Größe Preis
L0063U22 6,3 <3,5 371512903002 0,47 1 Preis
L0103U22 10 <3,5 371512903003 0,49 1 Preis
L2163U22 16 <3,5 371512903038 1,5 2 Preis

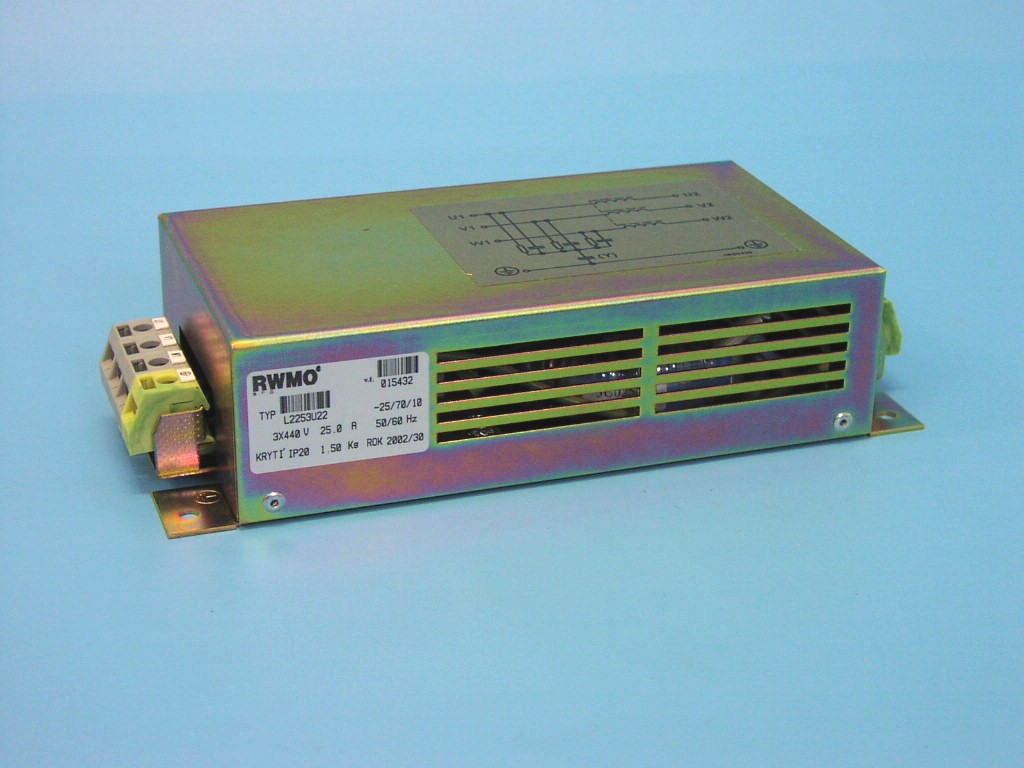

L2253U22 25 <3,5 371512903039 1,5 2 Preis




Tabelle Entstörfilter

NC

 Filter für Frequenzumrichter

N

 L Glied - Modifikation

NM

 Filter für Frequenzumrichter

P

 pi - Glied

NL

 Filter für Frequenzumrichter

C

 Doppelfilter für Frequenzumrichter

NA

 L Glied vergossen

A

 L Glied vergossen

NB, ND

 L Glied vergossen

S

 spezelle Ausführung

L

 L Glied

F

 Filter für Faraday Kabinen

M

 L Glied - Modifikation




Tabelle - Ableitstrom max.
0 grenzenlos 6 1,7 mA
1 0,75 mA 7 20 mA
2 3,5 mA 8 1,5 mA
3 10 mA 9 andere
4 40 mA N kein
5 0,35 mA





  • Filter L-Typ - Tiefpaß sind für die Funk-Entstörung im Frequenzbereich 0,15 - 30MHz bestimmt

  • Filter werden am mit Gehäuse verbundenen Metallrahmen mit zwei M4 Schrauben (zum 10A M5 Schrauben)

  • Filter werden ohne Zusammenführung entstörter (Eingangs-) und unentstörter (Ausgangs- und anderer) Leiter angeschaltet
